1. 断电，拆开电机与负载的联轴器
2. 手动盘电机轴：
   • 卡顿 / 转不动 → 机械问题（负载、减速机、轴承）
   • 顺滑无阻力 → 电气 / 参数 / 电机内部问题
3. 单独空载运行电机：
   • 不报警 → 100% 机械过载
   • 仍报警 → 电气 / 电机 / 驱动器故障

二、机械系统排查（占 70%）

• RF27 减速机：内部齿轮、轴承磨损、缺油、异物卡死；加注SEW 原厂齿轮油，更换损坏轴承 / 齿轮
• 传动机构：丝杠、导轨、皮带润滑不足、堵塞、变形；清洁、润滑、校正
• 连接对中：联轴器偏心、皮带过紧；用激光对中仪校正，偏差 **<0.05mm**
• 垂直轴：配重失效、刹车未释放；检修配重、确认抱闸（BRAKE）完全打开

• 轴承：手转有异响、卡顿、旷量 → 更换同型号 NSK/SKF 轴承（CMP63 常用 6202/6003）
• 电机轴：弯曲、与端盖摩擦 → 校正或更换转子

三、电气系统排查（占 30%）

• 三相电阻：万用表测 U-V、V-W、W-U，差值 < 1%；不平衡→匝间短路 / 开路，需重绕或换电机
• 绝缘电阻：500V 兆欧表测绕组对地，>100MΩ；<5MΩ→绝缘破损、受潮，烘干修复
• 接线端子：动力线插头松动、氧化、烧蚀 → 重新压接、更换插头

• 症状：过载、抖动、定位不准、飞车
• 检查
  • 编码器线屏蔽层破损、短路、断路 → 更换专用屏蔽电缆
  • 编码器零位漂移、信号丢失 → 用 MOVITOOLS 看 A/B/Z 相波形；损坏则更换同型号编码器并调零
  • 编码器进油、进灰 → 清洁、密封、更换

• 测抱闸线圈直流电阻（铭牌值）；开路 / 短路→更换抱闸
• 通电时未完全释放 → 检查抱闸电压、线路、机械卡滞

• 电源：输入电压波动 >±10%、三相不平衡 **>5%** → 加装稳压器、滤波器
• 驱动器：
  • 电流传感器、IGBT 模块损坏 → 专业维修
  • 散热风扇不转、散热片积灰 → 清洁、换风扇

四、驱动器参数优化（MOVITOOLS 软件）

1. 电机参数：额定电流、转速必须与铭牌完全一致
2. 过载保护：
   • 过载倍数（如 P109）：**120%~150%** 额定
   • 保护时间（P110）：30~60 秒
3. 加减速：延长 P112/P113（如 0.5s→2~3s），减少冲击电流
4. 控制增益：速度环 P220过高易振荡过载，适当降低
5. 自学习：执行电机参数自整定（P097=1）

五、维修步骤与修复方案

• 清洁电机、驱动器、散热片；环境温度 **≤40℃**，通风良好
• 检查所有线缆、插头，紧固接线

• 拆解 RF27 减速机：换轴承、齿轮、油封、加油
• 更换电机轴承、校正轴系
• 检修负载端，确保顺畅

• 绕组短路 / 绝缘差：重绕定子或更换电机
• 编码器损坏：更换 RH1M/SM1 编码器，重新标定零点
• 抱闸故障：更换抱闸线圈 / 总成
• 驱动器硬件故障：维修 / 更换驱动器

• 重新设置参数、自学习
• 空载测试：电流平稳、无抖动、温度正常
• 带载测试：逐步加负载，监测电流、温度、噪音

六、预防措施

• 定期维护：每 2000 小时清洁、检查轴承、润滑、线缆
• 负载匹配：不超额定扭矩运行
• 参数合理：加减速、增益匹配工况
• 环境控制：防尘、防潮、散热良好

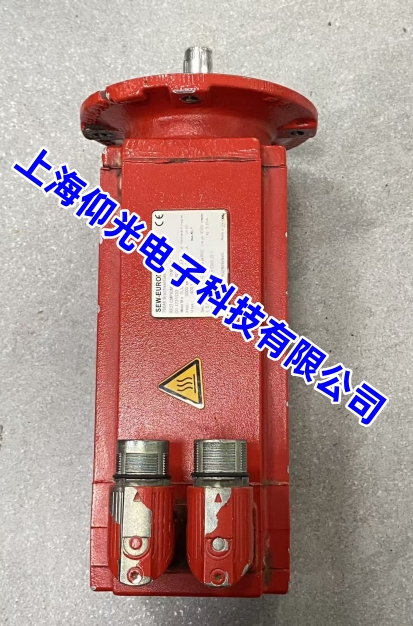

  上海仰光电子SEW-EURODRIVE伺服电机RF27 CMP63M/KYY/RH1M/SM1故障：磁铁爆钢、磁铁脱落、卡死转不动、编码器磨损、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等
