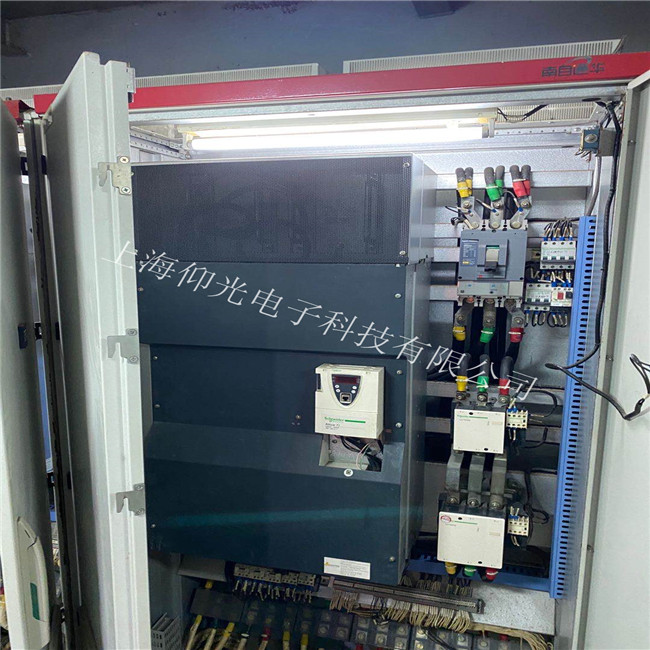

施耐德 ATV61HC31N4变频器炸机故障维修
一台施耐德 ATV61HC31N4变频器，变频器在运转中炸机，前级空气开关跳闸。
1、检查过程：
该变频器送来维修前，在别的维修公司已经去检查过,并且变频器的上盖板也没有带来，很明显的看见电源卡上的很多芯片不见了，主散热风机被卡死，散热风机电源卡上很多处明显烧坏。
将该变频器的控制卡先拆下，然后仔细核对生产号码和变频器的是否一致，这就基本上知道了是不是原配的板卡。
依次拆卸电源卡，风机电源卡。然后分别拆下变频器的三相驱动卡，分别测试。然后检查电解电容和IGBT模块，分别进行触发。
检查结果：IGBT模块坏4个，IGBT模块驱动卡损坏一块，散热风机损坏2个，散热风机电源卡损坏，电源卡损坏。
2、故障原因分析：
该变频器主散热风机明显损坏，转轴卡死，散热通道明显堵住，因此判断主要原因是因为环境太脏，致使变频器风道堵住，散热风机卡住，从而进一步导致变频器发热严重，散热风机电源卡电流太大，最终损坏电源卡和IGBT模块等。
3、维修过程：
1.先清理变频器的散热通道，并将变频器进行全面清理。
2.安装好变频器的IGBT模块，更换损坏的IGBT模块。更换损坏的驱动触发板。
3.更换散热风机及风机电源卡。
4.更换变频器电源卡。
5.变频器完全安装好后，测试主回路特性良好。给变频器送电，测试控制卡的工作状态良好。将变频器的参数拷贝至操作面板，然后开机运行。散热风机运行正常，IGBT触发正常。
6.将变频器带电机测试，发现显示电流和实际测试电流一致，变频器工作正常。
7.将修复的变频器送至现场安装，带上315KW的变频器运行正常，1小时发热正常，电流也到达额定值。变频器完全修复。
