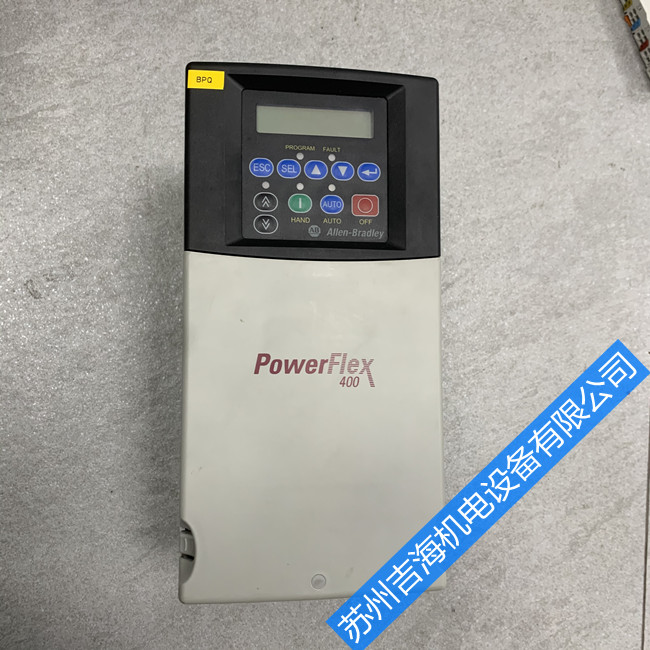

AB Powerflex 400变频器故障代码维修-美国ab变频器维修

（1）编号 F3
故障说明： 电源掉电

故障原因： 直流母线电压低于其正常电压的 85%。

排除方法：查看远程接线。确认通讯编程是否是人为的故障。

（2）编号  F4
故障说明：欠电压

故障原因 ：直流母线电压降到低于最小值。

排除方法：监视交流输入电压是否是低电压或电源断路。

（3）编号F5
故障说明： 过电压

故障原因 ：直流母线电压超过最大值。

排除方法：监视交流输入电压是高电压，还是瞬间情况。母线过电压也可能是由电动机的再生过程造成的。可以延长减速时间或安装动态制动选件。

（4）编号 F6
故障说明 ：电动机堵转

故障原因 ：变频器不能加速电动机。

排除方法：增加参数 P039-A147[ 加速时间 X]的设定或减小负载，直至变频器的输出电流在参数 A179[电流限制 1] 设置的电流值范围内。

（5）编号  F7
故障说明： 电机过载

故障原因 ：内部电子式过载跳闸。

排除方法：

1. 存在严重的电机过载。减小负载，直至变频器的输出电流在参数 P033[ 电机过载电流 ]设置的范围内。

2. 确认参数 A170[ 升压选择 ]的设置。

（6）编号  F8
故障说明 ：散热器过热

故障原因 ：散热器温度超过预定值。

排除方法：

1. 检查散热器的叶片是否有堵塞或污损。按照IP30/NEMA 1/UL 1 类型安装时确保环境温度不超过 45℃（ 113℉）， IP20/ 开放型安装时则不超过50℃（ 122℉）。检查风扇。

（7）编号  F12
故障说明： 硬件过流

故障原因 ：变频器输出电流超过了。硬件电流限制值。

排除方法：检查编程设定。 检查负载是否过大， 参数 A170[升压选择 ] 设置是否合适， 直流制动电压设置是否太高或其它造成过电流的原因。

（8）编号  F13
故障说明： 接地故障

故障原因： 在一个或多个变频器输出端子中检测到接地回路的电流。

排除方法：检查电机和变频器输出端子外部接线的接地情况。

（9）编号   F15
故障说明 ：负载丢失

故障原因 ：输出电流下降至参数A184[负载丢失幅值 ]中设置的幅值。

排除方法：检查负载丢失（例如断带）。

（10）编号  F29
故障说明： 模拟量输入丢失

故障原因 ：某个模拟量输入被组态为当出现信号丢失时进入故障状态。 这时发生了信号丢失的情况。组态参数 T072[ 模拟量输入丢失 ] 。

排除方法：

1. 查看参数。

2. 查看输入接线是否有断开 / 松动的现象。



AB Powerflex 400 变频器故障代码

（11）编号   F33
故障说明： 自动重新起动尝试

故障原因： 变频器复位故障失败。根据参数 A163[自动重新起动尝试 ] 中编辑的数字继续运行。

排除方法：纠正故障原因后手动清除故障。

（12）编号  F38
故障说明： U相对地短路

故障原因： 检测到某相出现变频器与电机在该相的接地故障。

排除方法：

1. 查看变频器与电机间的接线。

2. 查看电机是否出现某相接地。

3. 如果不能清除故障，请更换变频器。

（13）编号  F40
故障说明： W相对地短路

（14）编号   F41
故障说明 ：UV相短路

故障原因 ：检测到两个输出端子间存在过大的电流。

排除方法：

1. 查看电机和变频输出端子间的接线是否有短路情况。

2. 如果不能清除故障，请更换变频器。

（15）编号  F42
故障说明： UW相短路

（16）编号  F63
故障说明： 软件过流

故障原因： 超过了参数 A183[软件电流跳闸 ] 中的设定值。

排除方法：查看负载需要和参数 A183 [ 软件电流跳闸 ] 的设定。

（17）编号  F64
故障说明： 变频器过载

故障原因： 负载为变频器额定值150%的时间超过了 1分钟，为额定值 200%的时间超过了 3 分钟。

排除方法：减小负载或者扩大加速时间。

（18）编号  F70
故障说明： 功率单元故障

故障原因： 在变频器功率部分检测到失败信息。

排除方法：

1. 重新上电。

2. 如果不能清除故障，请更换变频器。

（19）编号  F81
故障说明： 通讯丢失

故障原因： RS485（DSI）端口停止通讯

排除方法：

1. 检查 RS485接线。

2. 检查网络适配器或 HIM的连接是否断开。

3. 根据应用增加 C106[通讯丢失时间 ] 到一个合适的值。

4. 使用参数 C105[通讯丢失措施 ] 关闭。

（20）编号 F94
故障说明： 功能丢失

故障原因： P036[起动源 ] 设置为6 。给端子 01 的输入断开。

排除方法：闭合端子 01 的输入并重新起动变频器

（21）编号  F100
故障说明： 参数校验和故障

故障原因： 从板上读取的校验和与计算的和校验和不匹配。

排除方法：将参数 P041[复位成缺省值 ]设置成选项 1“复位缺省值”。

（22）编号   F122
故障说明： I/O 电路板失效

故障原因： 在变频器控制和 I/O区检测到失败信息。

排除方法：

1. 重新上电。

2. 如果不能清除故障，请更换变频器。

如果上述故障解决不了，或者没有出现上面的故障，及故障原因不明的情况，可以168官方查询公司，我们的专业人员，竭诚为您服务。
